Используются в широком спектре промышленных применений, а также в системах вентиляции и насосных агрегатах.

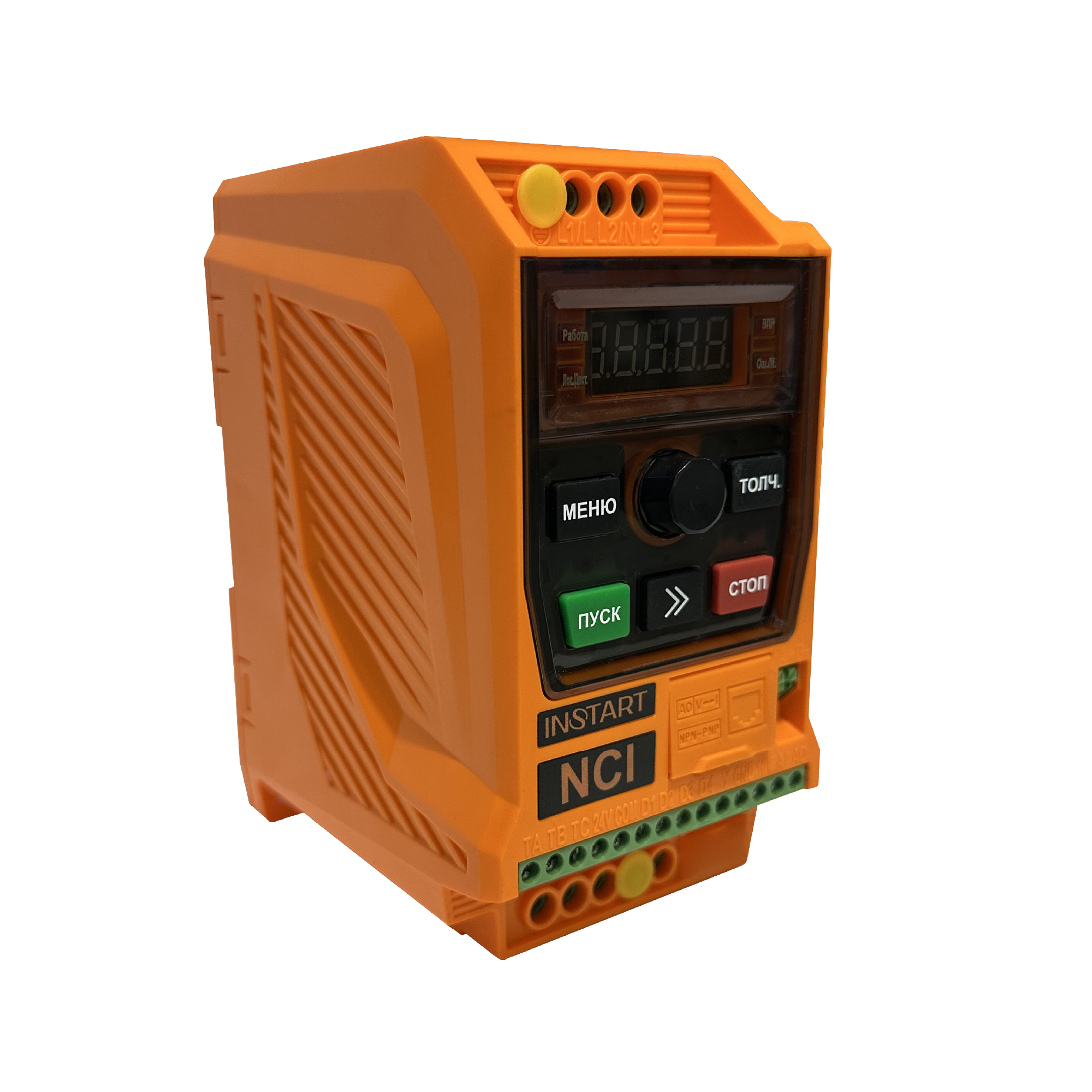

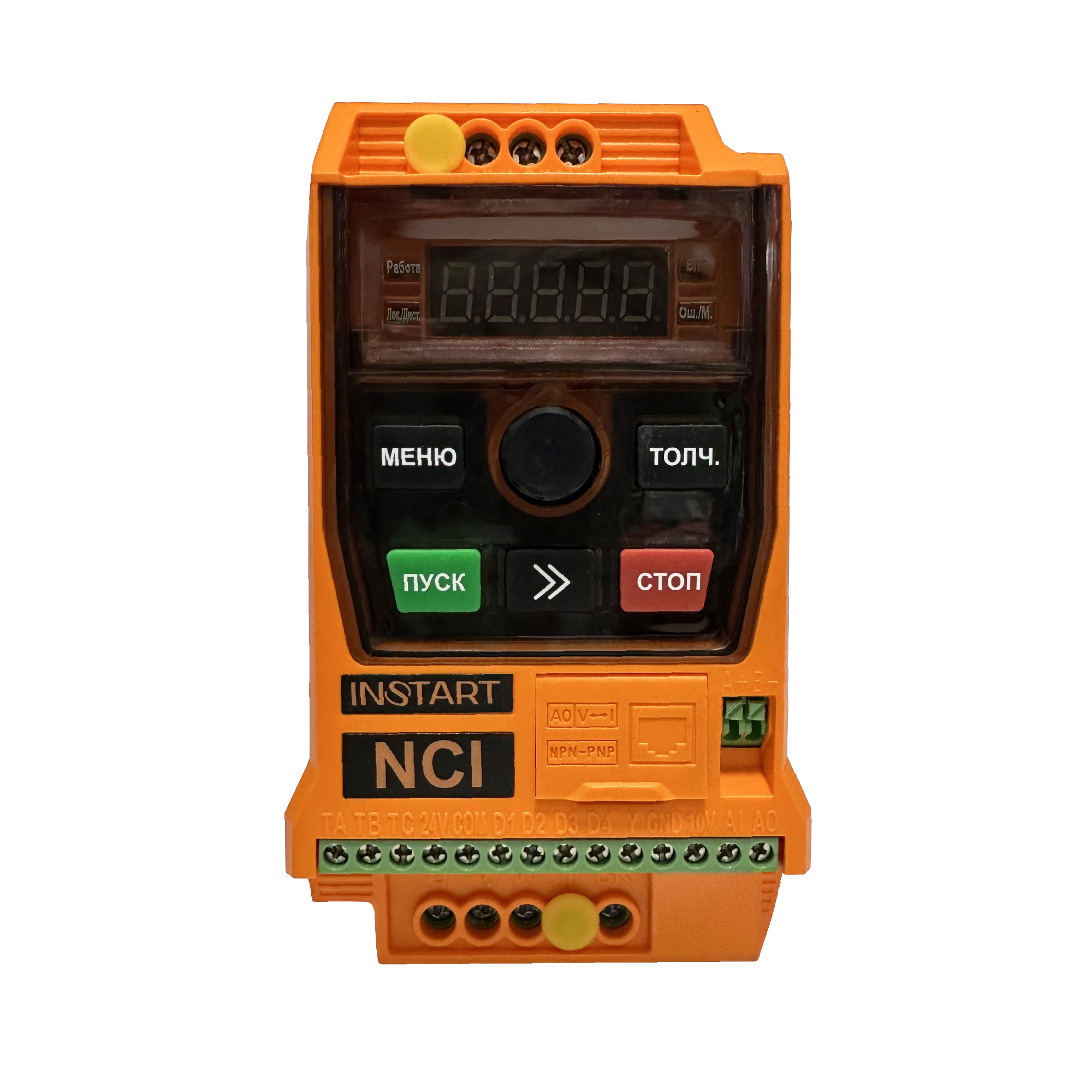

Преимущества преобразователей частоты INSTART серии NCI
МОНТАЖ
- Установка на DIN-рейку или монтажную панель
- Конструкция корпуса позволяет выполнять установку без воздушных зазоров
- Бесконечный потенциометр с функцией ввода, как на встроенной, так и на выносной панели управления
- Оптимальные габаритные размеры

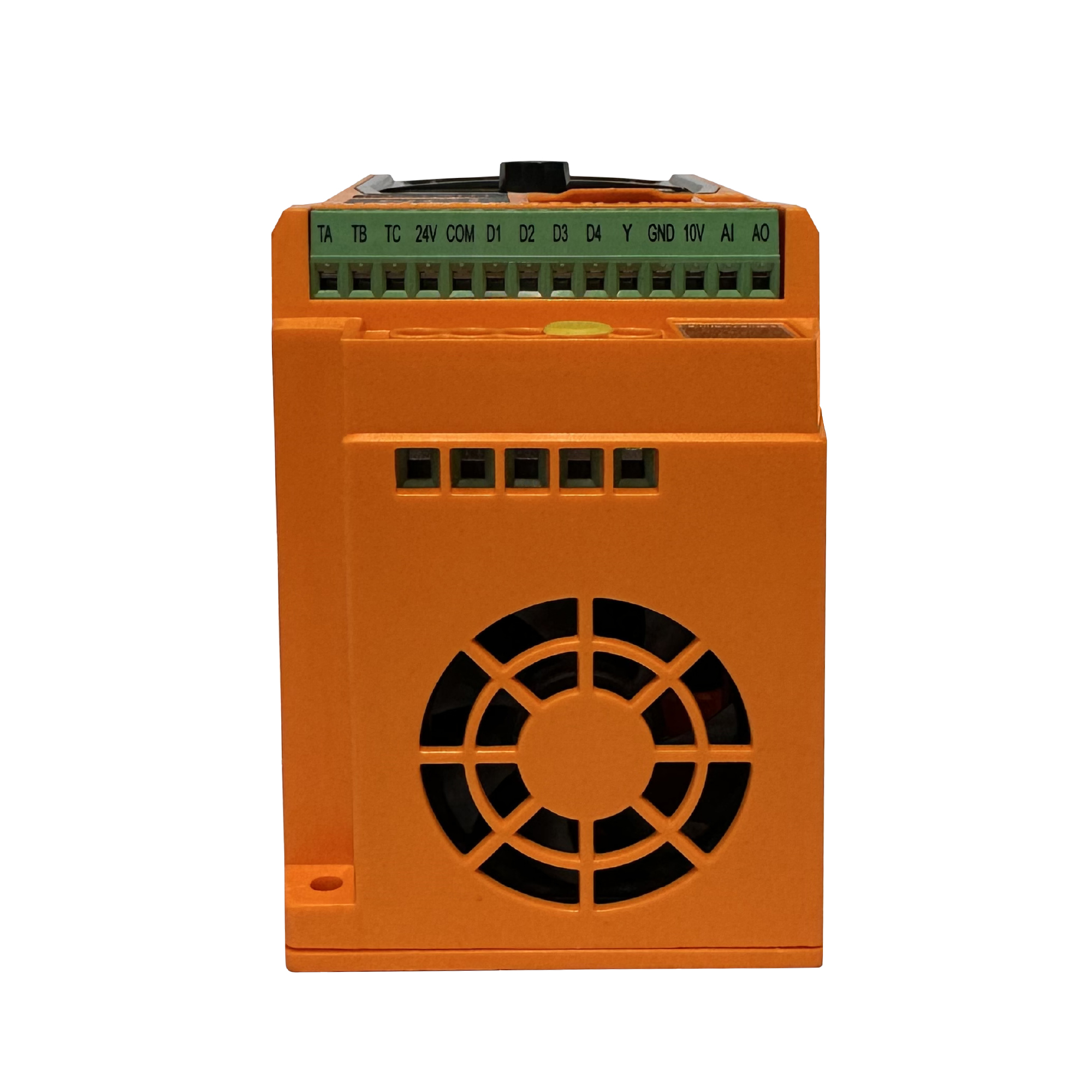

- Нестираемое обозначение клемм
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ
- «Быстрый пуск»
- Встроенный сетевой протокол Modbus RTU
- Оптимальный набор функций для решения простых задач
- Встроенный пожарный режим
- NPN/PNP логика
- Векторный режим
ЭКСПЛУАТАЦИЯ
- Поддержка работы с асинхронными и синхронными электродвигателями с постоянными магнитами
- Встроенный ЭМС-фильтр
СИСТЕМА ОБОЗНАЧЕНИЯ
1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2. вход 1~230 (220) В, 50/60Гц; выход 3~230 (220) В
4. вход 3~400 (380) В, 50/60Гц; выход 3~400 (380) В
7. Встроенный тормозной модуль
8. Дополнительные опции:
СЗС – дополнительное покрытие плат лаком
КМП-П – защитное покрытие плат компаундом
FM -пожарный режим
SM – работа с синхронными двигателями
*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P)
Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
СХЕМЫ ПОДКЛЮЧЕНИЯ
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
| Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Способ монтажа | ||
| Ш | В | Г | ||||
| 1 | NCI-G0.4-2B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| NCI-G0.75-2B | ||||||
| NCI-G1.5-2B | ||||||
| NCI-G0.4/P0.75-4B | ||||||
| NCI-G0.75/P1.5-4B | ||||||
| NCI-G1.5/P2.2-4B | ||||||
| NCI-G2.2/P4.0-4B | ||||||
| NCI-G2.2-2B | ||||||
| 2 | NCI-G4.0-2B | 1,3 | 98 | 170 | 124 | На монтажную панель, на DIN-рейку |
| NCI-G4.0/P5.5-4B | ||||||
| NCI-G5.5/P7.5-4B | ||||||
| NCI-G7.5/P11.0-4B | ||||||
| 3 | NCI-G5.5-2B | 3,5 | 135 | 228 | 160 | На монтажную панель |
| NCI-G7.5-2B | ||||||
| NCI-G11/P15-4B | ||||||
| NCI-G15/P18.5-4B | ||||||
|
Серия
|
NCI |
|
Мощность
|
0.4 |
|
Напряжение
|
220В |
|
Тип нагрузки
|
Общепром |
|
Номинальный ток, А
|
2.3 |
|
Размер (ШхВхГ), мм
|
142x85x110 |
|
Вес, кг
|
0.8 |
|
Ток,А
|
2.3 |
|
Пусконаладка
|
Да |
|
Гарантия
|
36 месяцев |
